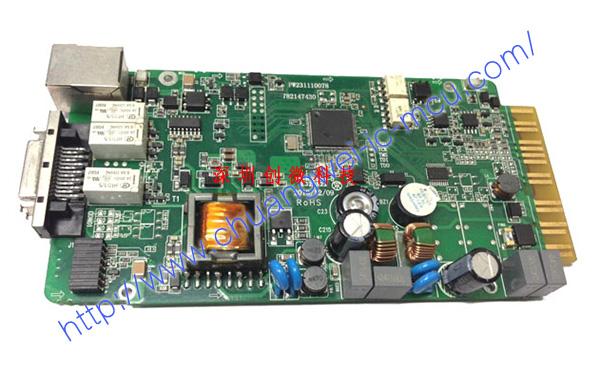

現場總線網關抄板為一款多層板PCB抄板案例，工業通訊類電子產品PCB抄板，主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的信息傳遞。

現場總線網關是信息數字化、控制分散化、系統開放化和設備間相互可操作的新一代自動化控制系統。

用戶可以現場總線網關把不同品牌功能相同的產品集成在同一個控制系統內，構成一個集成的現場總線控制系統，在同一個系統內具有相同功能的不同產品之間能夠進行自由的相互替換，使用戶具有了自動化控制設備選擇和集成的主動權。

現場總線網關真正實現了現場設備智能化，徹底的控制分散化?？梢跃徒诂F(xiàn)場完成控制功能，簡化了系統結構，提高了可靠性和方便性。采用數字化通信，提高了信號傳輸?shù)目煽啃院途取?/p>

1、應用廣泛：凡具有RS485/RS422/RS232接口的設備，無論是否支持Modbus協議都可以使用PM-160網關實現與現場總線PROFIBUS DP的數據傳輸；

2、使用簡單：用戶不必了解PROFIBUS DP和Modbus技術細節，只需參考PM-160產品手冊及應用實例，根據現場要求配置即可在短時間內實現Modbus與PROFIBUS DP的相互通信；

3、透明通信：用戶可以依照PROFIBUS DP通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS DP到Modbus之間的數據透明通信；

4、設備管理：用戶可隨時隨地通過瀏覽器查看現場總線通訊相關設備的狀態；

5、功能強大：支持串口及USB配置，支持沒有PLC情況下的串口通訊調試和數據監控；

6、完全兼容：支持PROFIBUS DP主站配置和配置軟件配置，完全兼容之前的版本；

1、串口側是Modbus主站、Modbus從站、通用模式可選，接口支持RS232/RS485(RS422)；

2、串口波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；

3、PROFIBUS DP從站，波特率自適應，最大波特率12M；

4、PROFIBUS 輸入/輸出數量可自由設定，最大PROFIBUS輸入/輸出：

（1） Max Input Bytes ≤244 Bytes；

（2）Max Output Bytes ≤244 Bytes；

（3）Max Data Bytes ≤488 Bytes；

5、完善的通信安全性保護和數據完整性保護，安全方案靈活可設：

（1）PROFIBUS DP 通信中斷時，保持當前的DP輸出數據，避免Modbus端產生誤動作；

（2）某個設備 Modbus 通信中斷時，可選擇DP輸入數據保持或清零；

6、PROFIBUS DP總線一側可對 Modbus 一側的通信狀態有強大的監測功能，可配置狀態監測字；

7、物聯網接口，支持遠程設備監控功能，可以遠程獲取實時I/O數據、狀態數據和設備信息等；

8、供電：24V DC（9V-30V DC），80mA（24V DC）；

9、工作環境溫度：-40℃~70℃, 相對濕度5% ~ 95%（無凝露）；

10、機械尺寸：25mm（寬）×100mm（高）×90mm（深）；

11、安裝：35mm導軌；

12、防護等級：IP20；

13、測試標準：符合EMC測試標準；
